Tanjirača vučena laka

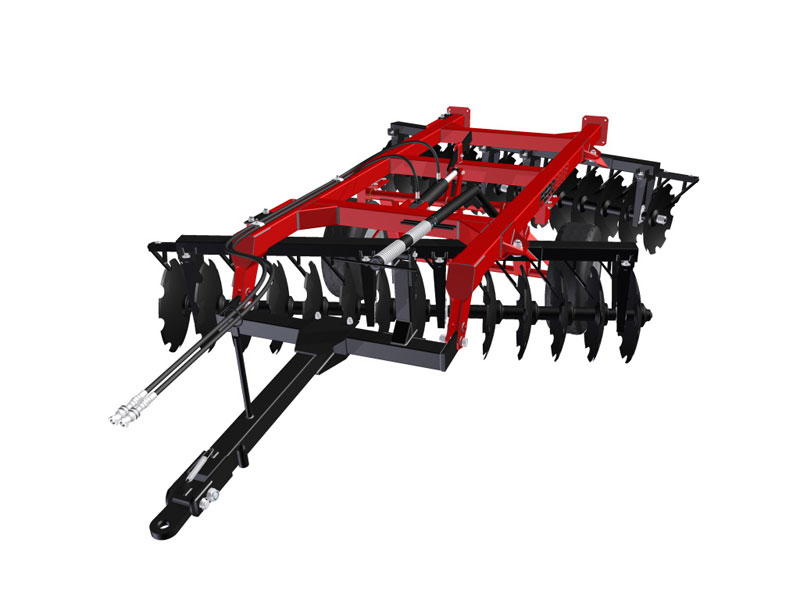

OPIS

Vučene lake traktorske tanjirače tipa “V” namenjene su za tanjiranje pooraonog zemljišta pred setvu, a uspešno se mogu koristiti i za ljuštenje strnjišta, usitnjavanje žetvenih ostataka i zaoravanje stajskog đubriva.
Tanjirače ovog tipa su sa četiri ili šest osovina dvostrukog delovanja, gde prvi red diskova obrađuje zemlju, a drugi red je nabacuje, dakle uspešno sitni i meša zemljište. Konstrukcija tanjirače je kruta gde dolazi do izražaja dobro prodiranje u dubinu zemljišta na ravnim terenima. Postoji mogućnost da se na tanjiraču po želju kupca dodaju rotori tanjirače tzv. paker valjci.
Konstrukcija tanjirače je izrađena od čeličnih cevi, profila i limova. Ram se radi u dve dimenzije cevi.
Laki ram je od cevi 120×120, a teški ram je od cevi 150×150. O ram su obešene radne baterije. Uležištenje radnih baterija rešeno je kugličnim kotrljajućim ležajevima koji su zaptiveni u svom kućištu. Diskovi su izrađeni od visoko legiranog čelika koji je u poboljšanom stanju veoma otporan na habanje. Svi elementi su zaštićeni u dva premaza temeljnom bojom i lakom.

tanjiraca-vucena-laka

OSNOVNI DELOVI

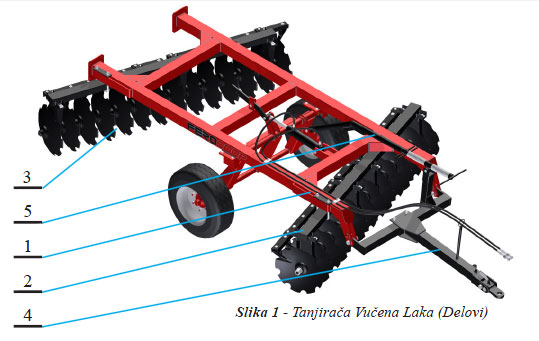

Na Slici 1 su prikazani osnovni delovi vučene lake tanjirače sa 2×14 diskova.
Sve ostale vučene lake tanjrače imaju iste delove, a samo se razlikuju dužine
greda i broj tanjira u baterijama.
Glavni delovi su Ram (1), Prednja Greda Sa Baterijama (2), Zadnja Greda Sa Baterijama (3), Ruda (4) i Sistem Poluga (5).
Svaka baterija je za noseću gredu spojena pomoću četiri standardna vijka i samokočive navrtke.
Potrebno je odvrnuti ove navrtke da bi baterija mogla da se skine.
Prilikom demontaže tanjirače radi zamene delova ili iz nekog drugog razloga potrebno je pratiti određeni redosled rasklapanja.
Ram (1) je izrađen kao zavarena konstrukcija od kvadratnih profila. Veličina rama je identična za sve širine radnog zahvata tanjirača. Postoje dve izvedbe
rama. Lakši ram je izrađen od cevi 120×120, a teži od cevi 150×150. Teži ram takođe ima i drugačiji sistem osiguranja greda od pomeranja što omogućuje

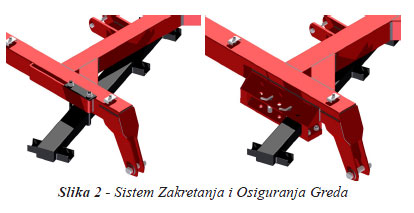

veče oprerećenje istih. Na Slici 2 su prikazani različiti sistemi osiguranja greda kod ramova “120” i “150”.

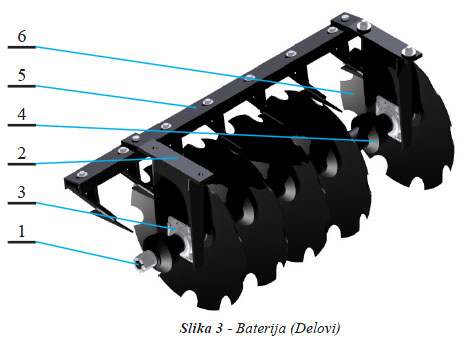

Na Slici 3 prikazan je delimičan presek sklopa prednje baterije sa 7 diskova. Glavni delovi baterije su: Noseća Šipka (1), Nosač Ležaja (2), Ležaj (3), Tuljci (4), Nosač Čistača Sa Čistačima (5) i Diskovi (6). Osim navedenih delova još treba pomenuti polutuljke ležajevi i početni i krajnji polutuljak.
Prilikom sklapanja baterije delove vraćati obrnutim redosledom i pri tome obratiti pažnju da tuljci, početni i krajnji polutuljak i polutuljci ležajeva imaju određen smer montiranja u zavisnosti od toga da li naležu na ububljeni ili ispupčeni deo diska.

tanjiraca-vucena-laka-2
tanjiraca-vucena-laka-3
tanjiraca-vucena-laka-4

TEHNIČKE KARAKTERISTIKE

Tip tanjirače Broj diskova (kom) Radni zahvat (m) Razmak diskova (mm) Prečnik diska (mm) Osovina (mm) Masa (kg) Snaga (kw/ks)
TVL-2×12 (2.4 m) 24 2.40 200 560 35x35 1350 51/70
1450 59/80
TVL-2×13 (2.6 m) 26 2.60 200 560 35x35 1400 55/75
1500 63/85
TVL-2×14 (2.8 m) 28 2.80 200 560 35x35 1450 59/80
1550 66/90
TVL-2×15 (3.0 m) 30 3.00 200 560 35x35 1500 66/90
1600 74/100
TVL-2×16 (3.2 m) 32 3.20 200 560 35x35 1550 74/100
1650 81/110
TVL-2×17 (3.4 m) 34 3.40 200 560 35x35 1650 81/110
1750 88/120
TVL-2×18 (3.6 m) 36 3.60 200 560 35x35 1700 88/120
1800 96/130

NAPOMENE:
1. U poljima za masu i potrebnu snagu prvi red se odnosi na tanjiraču sa ramom od cevi 120×120, a drugi red na tanjiraču sa ramom od cevi 150×150.
2. Osim tanjirača navedenih u gornjoj tabeli moguće su, prema zahtevima kupca, i tanjirače sa drugim kombinacijama broja diskova, prečnika diskova i razmaka između njih.
3. Potrebna snaga traktora je data teorijski. U praksi je potrebno ovu vrednost uvećati za 5÷10 %.
